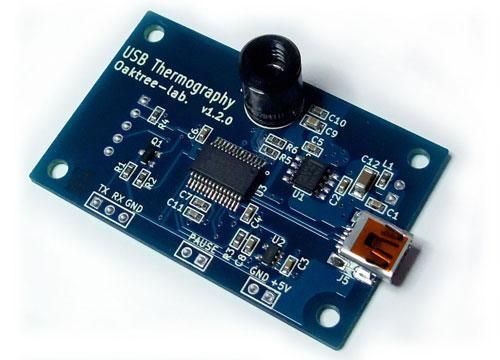

USBサーモグラフィモジュール2

型番 OTK-THG03
販売価格

14,000円(税込15,400円)

SOLD OUT
最新のMEMS技術によって製造されたIRアレイセンサーを利用した、16×4ピクセルのUSBサーモグラフィモジュールです。

半田付け済み!パソコンに接続して専用のアプリをインストールすることで簡単に熱画像を観察できます。
また、Windows用、Linux用の開発ライブラリで独自のアプリケーションを構築したり、シリアル接続によりArduino等のマイコンに接続して利用することもできます。
→ライブラリおよびシリアル接続の資料はこちら

測定温度範囲-50〜+900℃!従来品(OTK-THG01/OTK-THG02)より更に高温に対応しました。

低ノイズ化!従来品に比べて、ピクセルのノイズが1/3以下となりました。ノイズの少ない安定した熱画像を観察できます。
また、アプリを利用して、熱画像の温度ムラを修正することもできるようになりました。

専用ケースもご用意しました。是非合わせてお求め下さい。
→ USBサーモグラフィ専用ケース【クリスタルクリア】 【ブリリアントレッド】 【スモーキーグレー】

主な仕様
ピクセル数水平16ピクセル×垂直4ピクセル
視野水平60度、垂直16.4度
測定範囲-50℃〜+900℃
精度(再現性)室温0℃〜50℃且つ対象物0℃〜900℃
  ±1℃か、室温と対象物の温度差の±3%のいずれか大きい方
それ以外の温度範囲
  ±3℃〜±5.5℃
但し、対象物が室温に近い場合は最大±3℃(アプリで修正可能)
フレームレート0.5フレーム毎秒〜8フレーム毎秒
(フレームレートを速くするとノイズが大きくなります)
使用温度-20℃〜85℃
接続ミニUSB
(接続ケーブルはキットに含まれません)

アプリの仕様
Windows XP〜Windows 8 32bit/64bit
.NET Framework 4が必要です。

USB接続のカメラ(いわゆるWebカメラ)があれば、カメラの画像とサーモグラフィの熱画像をリアルタイムに重ね合わせて表示することが出来ます。(カメラはキットに含まれません)




ピクセル数は少ないですが、バイキュービック補間によりなめらかな熱画像を得ることが出来ます。


縦に2台配置して、16×8ピクセルにすることもできます。(以前のキット商品OTK-THG01、及びその混在でも可能です)
